RB

특징
1. 연소조정범위가 크다
  종래의 로타리버너에 비해 1:10~1:35까지의 아주큰 연소조정 범위로
  운전이 가능하며 보일러의 저연소 부하에도 단속운전을 하지 않고도
  연속비례제어로 운전할 수 있다.
2. 연소량이 크다
 최대연소량 2,500 kg/h까지 가능하며 30 T/h 보일러까지 1대의 버너로서
 사용할 수 있으며, 제어방법도 전기, 유압 및 공기식의 어떠한 방법도 가능하다.
3. 버너의 크기가 작다
 고속회전으로 1차공기 송풍기의 효율이 높으므로 버너 본체가 소형이고
 전력도 적게 소모된다.
4. 분무기구가 우수하다
 고속회전으로 기름분무용 일차 공기압이 굉장히 높다(최고 1,600mmAq) 기름이
 미립화 되어 공기와의 혼합이 좋으며 연소가 우수하다. 더욱이 보일러의 노내압이
 150mmAq까지는 1차 공기의 승압이 필요없다.
5.고점도의 기름도 연소가능하다
 유점도 R.W.NO1 250~300초의 연료유도 연소가 가능하다. 따라서 오일프리히터의
 용량을 적게 할 수 있어 경제적이다.
6. 연소실 용적
 고부하 연소가 가능하므로 연소실이 적어도 된다.
7. 저공기율의 연소
 연소효율이 양호하므로 연소량 25%에서도 CO2 12%까지 얻을 수 있으며
 고연소시는 14.5%까지도 가능하다.
성능표
버너형 RB-10 RB-16 RB-20
 상당 증발량 KG/H 17,750 24,700 38,600
 최대 발열량 1,000Kcal/h 11,270 15,680 24,500
 버너 최대 연소량 KG/H 1,150 1,600 2,500
 버너 최소 연소량 KG/H 170 230 310
 연소량 조정 범위   1:7 1:7 1:8
 버너 입구 유압 KG/cm2 1.3 1.5 1.5
 분연펌프 송유압력 KG/cm2 3 4 4
 윈드박스와 노내의 차압(최대연소시) mmAq 160~220 170~260 170~280
 버너 모터 kw 5.5 7.5 3.7
 분연펌프 모터 kw 0.75 1.5 1.5
 오일의 점도 R.W.No1 250~300 250~300 250~300

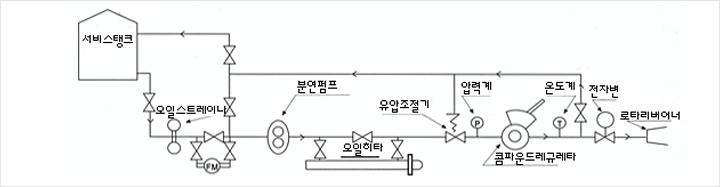

배관계통도
