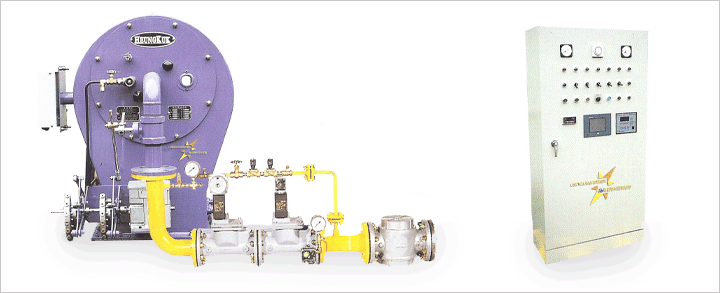

LB LOW NOx GAS BURNER

특징
1. 심플한 디자인
　 유체공학적 WindBox 채택과 수려한 칼라의 채택
2. 편리한 운전기능
　 판넬에 터치 모니터링 기능의 추가와 O2와 ANALYZER의 기본 사양으로 구성
3. 연소 조절의 편리함
　화염조정 기능이 가능하며 Air와 Gas를 별도로 각가 조정하여 완벽한
　공연비 제어가 가능

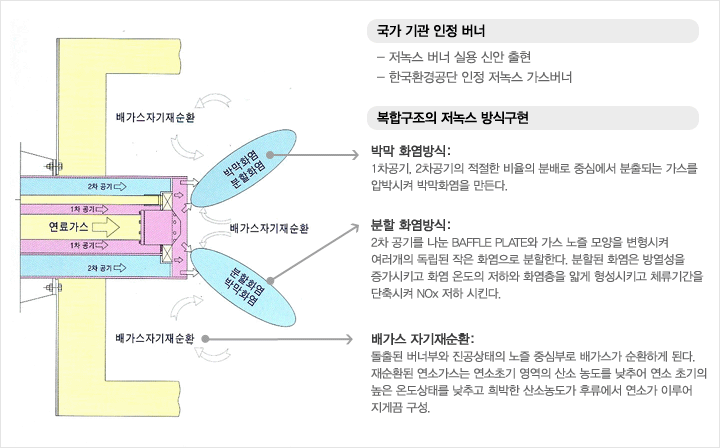

4. 저 O2의 연소
　 1차공기, 2차공기의 완벽한 분배와 Gas와의 완벽한 혼합에 의한 조화로
　 저O2 운전이 가능
5. LOW NOx BURNER의 단염화
　 저녹스 버너의 일반적인 특징인 긴화염을 단염화하여 국부 가열의 문제점이
　 없는 버너
6. 사후 관리의 편리함
　 심플한 구조로 인한 문제점 최소화와 완벽한 A/S망 구축
사양
　모델명 LB-100 LB-200 LB-250 LB-400 LB-600 LB-800 LB-1000 LB-1500 LB-2000 LB-3000

　최대용량(x 104 Kcal/H)

 100 200 250 400 600 800 1000 1500 2000 2500

　가스소비량(Nm3/H)

 100 165 260 396 530 795 990 1650 2300 3000

　연소조정범위

 1:4 1:6 1:8

　제어방식

 비례제어

　착화방식

 간접착화

　사용연료

 LNG, LPG, CITY GAS(13A)

　가스공급압력

 200 ~ 4000 4000 7000 7000

　공기차압

 120
(at 20o C)		 150(at 20o C) 200(at 20o C) 300(at 20o C) 300 300

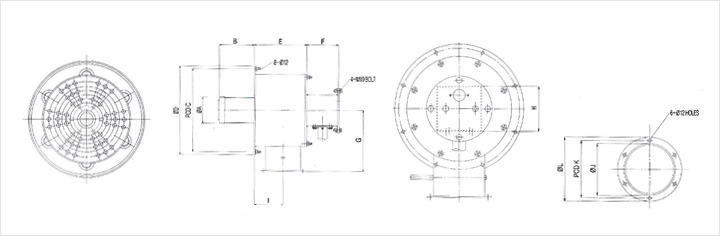

외형 치수표

  A B C D E F G H I J K N M
LB-100 - 395 250 489 530 215 310 Ø216.3 100 310 40A Ø14 8
LB-200 - 395 250 489 530 215 310 Ø263 100 310 40A Ø15 8
LB-250 - 395 250 489 530 215 310 Ø295 100 370 40A Ø14 8
LB-400 - 470 250 609 607 290 400 Ø295 100 370 50A Ø15 8
LB-400 - 470 250 609 607 290 400 Ø367 200 395 50A Ø15 8
LB-600 - 570 300 739 775 390 480 Ø438 200 450 65A Ø15 8
LB-800 - 570 300 809 901 390 576 Ø466 230 490 80A Ø15 12
LB-1000 - 620 300 983 965 440 672 Ø528 230 550 80A Ø15 12
LB-1500 - 770 300 1124 1071 440 750 - 250 - 100A Ø19 12
LB-1500 - 770 300 1266 1264 590 830 - 250 - 100A Ø19 12
LB-2000 - 900 300 1360 1358 590 912 - - - 150A Ø19 16
LB-3000 - - - - - - - - - - - - -

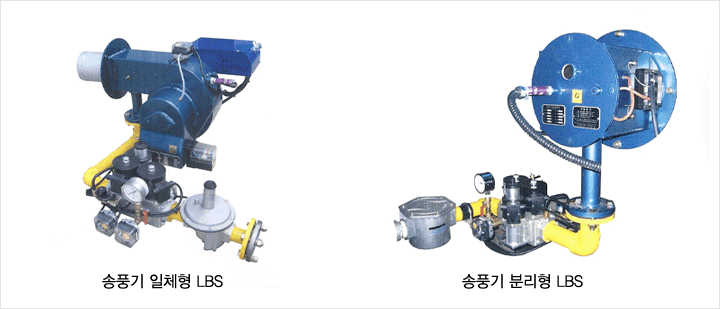

LBS TYPE LOW NOx GAS BURNER

　모델명 LBS-40 LBS-50 LBS-60 LBS-80 LBS-120 LBS-160 LBS-250

　최대용량(x 104 Kcal/H)

 450,000 550,000 650,000 850,000 1,280,000 1,680,000 2,580,000

　가스소비량(Nm3/H)

 47.3 57.8 68.3 89.3 134.5 176.5 271.0

　연소조정범위

 1:5 1:5 1:5 1:5 1:6 1:6 1:6

　제어방식

 HIGH / LOW or 비례제어

　착화방식

 직접점화

　사용연료

 LNG, LPG, CITY GAS(13A)

　가스공급압력

 저압 250mmAq(분리형은 중간압 사용) 중간압

　공기차압

 80 ~ 130 80 ~ 130 80 ~ 130 80 ~ 130 80 ~ 130 80 ~ 130 80 ~ 130

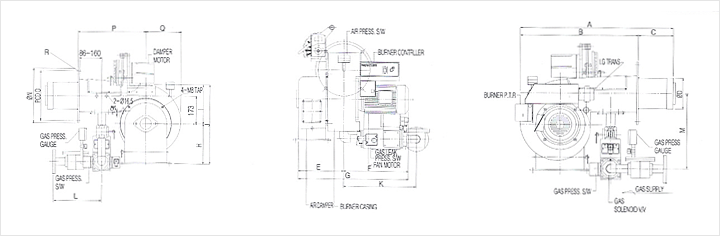

LBS(송풍기 일체형) 외형 치수표
B.MODELL A B C D E F G H I J K L M N O P Q R
 LBS - 40 700 510 190 134 228 311 539 190 198 388 432 300 330 280 250 310 200 4-Ø14
 LBS - 50,60 700 510 190 143 228 311 539 190 198 388 432 300 330 280 250 310 200 4-Ø14
 LBS - 80 925 735 190 170 270 325 595 220 255 475 500 400 400 340 310 435 300 4-Ø16
 LBS - 120 925 735 190 195 270 350 620 220 255 475 500 400 400 340 310 435 300 4-Ø16
 LBS - 160 1210 1020 190 250 300 365 665 255 255 510 550 500 500 400 360 540 480 6-Ø20
 LBS - 250 1290 1100 190 295 340 420 760 280 260 540 600 500 500 460 420 620 480 6-Ø20

LBS(송풍기 분리형) 외형 치수표
B.MODELL A B C D E F G H I J K L
 LBS - 40 134 190 360 390 260 181 330 168 156 114.5 139 163
 LBS - 50 143 190 360 390 260 181 330 168 156 139.8 165 189
 LBS - 60 143 190 360 390 260 181 330 168 156 13.8 165 189
 LBS - 80 170 190 360 390 260 181 330 236 156 165.2 190 214
 LBS - 120 195 190 400 440 260 240 400 236 156 190.7 214 238
 LBS - 160 250 190 400 440 300 240 400 300 196 241.8 266 292
 LBS - 250 259 190 400 440 300 240 400 300 196 241.8 266 292
